Pengertian VGA Card, Fungsi dan Jenis-Jenis VGA Card Lengkap

By

on

Pengertian VGA Card, Fungsi dan Jenis-Jenis VGA Card Lengkap – Video Graphics Array (VGA) adalah suatu standar tampilan komputer analog yang dipasarkan pertama kali oleh IBM pada tahun 1987. Meskipun standar VGA sudah tidak lagi digunakan karena sudah diganti oleh standar yang lebih baru, VGA masih diimplementasikan pada Pocket PC. VGA merupakan standar grafis terakhir yang diikuti oleh mayoritas pabrik pembuat kartu grafis komputer. Tampilan Windows hingga sekarang masih menggunakan modus VGA karena didukung oleh banyak produsen monitor dan kartu grafis.

VGA disebut juga dengan video card, video adapter, display card, graphics card, graphics board, display adapter atau graphics adapter. Istilah VGA juga sering digunakan untuk mengacu pada resolusi layar berukuran 640×480, apapun pembuat perangkat keras kartu grafisnya. Kartu VGA berfungsi untuk menerjemahkan keluaran komputer ke monitor. Untuk proses desain grafis atau bermain permainan video, dibutuhkan kartu grafis yang berdaya tinggi. Produsen kartu grafis yang terkenal diantaranya ATI dan nVidia.

Selain itu, VGA juga dapat mengacu kepada konektor VGA 15-pin yang masih digunakan secara luas untuk mengantarkan sinyal video analog ke monitor. Standar VGA secara resmi digantikan oleh standar XGA dari IBM, namun nyatanya VGA justru digantikan oleh Super VGA.

Fungsi VGA

Fungsi VGA card atau graphic card (kartu grafis) atau video card ini yaitu untuk menerjemahkan atau mengubah sinyal digital dari komputer menjadi tampilan grafis pada layar monitor.

Selain itu, kartu VGA (Video Graphic Adapter) juga berfungsi untuk menerjemahkan output (keluaran) komputer ke monitor; untuk menggambar/design graphic ataupun untuk bermain game. VGA Card sering juga disebut dengan Card display, kartu VGA atau kartu grafis. Tempat melekatnya kartu grafis atau VGA disebut slot expansi. Ada banyak jenis chipset/prosesor pada kartu VGA karena tiap-tiap pabrik kartu VGA memiliki Chipset andalannya. Ada banyak produsen Chipset kartu VGA diantaranya seperti NVidia, 3DFX, S3, ATi, Matrox, SiS, Cirrus Logic, Number Nine (#9), Trident, Tseng, 3D Labs, STB, OTi, dan lain sebagainya.

Fungsi lain dari VGA diantaranya yaitu:

  • Menerjemahkan output komputer ke monitor
  • Mengubah sinyal digital di komputer menjadi tampilan grafis pada layar monitor
  • Menyimpan data dari hardisk
  • Menyuplai data untuk prosessor yang akan diproses
  • Menggambar atau design graphic ataupun untuk bermain game
  • Membuat gambar dengan kualitas yang bagus atau unggul
  • Memproses semua grafis yang akan ditampilkan pada monitor

Jenis-Jenis VGA

Berdasarkan klasifikasi memori yang dipergunakannya, kartu VGA dibedakan menjadi beberapa jenis diantaranya yaitu:

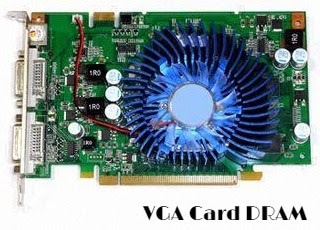

DRAM (Dynamic RAM)


Kartu VGA yang menggunakan memori DRAM memiliki kecepatan 80 ns atau 70 ns, ada juga MD-RAM (Multiple Dynamic RAM) yang menggunakan DRAM berlapis. DRAM digunakan pada banyak kartu grafik 8, 16, atau 32 bit. Penggunaan DRAM ditujukan untuk komputer tingkat entry level, yang tidak membutuhkan kecepatan tinggi dan warna yang banyak.

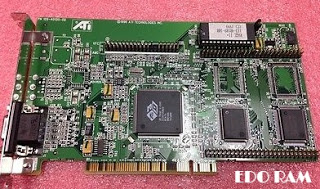

EDO RAM

Kartu VGA yang bermemorikan EDO RAM memiliki kecepatan 60 ns hingga 35 ns, EDO RAM banyak ditemui pada kartu grafik 64 bit. EDO RAM yang umum digunakan yaitu yang memiliki kecepatan 60 MHz 60/40ns. Contoh kartu VGA yang menggunakan memori EDO yaitu WinFast S280/S600 3D, Diamond Stealth 2000 3D, ATi Mach 64 dan lain sebagainnya.

VRAM (Video RAM)

Kartu VGA yang mengintegrasikan memori VRAM memiliki kecepatan 20 atau 10 ns, VRAM lebih mahal dibandingkan DRAM karena VRAM lebih cepat dari DRAM. Penggunaan VRAM pada kartu VGA ditujukan untuk komputer kelas atas. VRAM biasa dipasang pada VGA yang dikonsentrasikan untuk desain grafis. Contoh kartu VGA yang menggunakan VRAM yaitu Diamond Fire GL, Diamond Stealth 3000 3D, Diamond Stealth 64, dan lain sebagainya.

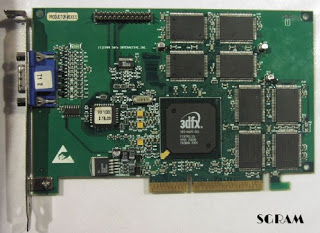

SGRAM (Synchronous Graphic RAM)

Kartu VGA yang menggunakan memori SGRAM memiliki kecepatan kurang dari 10 ns, SGRAM pada kartu VGA juga berdasarkan pada teknologi SDRAM pada memori utama komputer. SGRAM banyak digunakan pada kartu grafik kelas tinggi yang memiliki kemampuan 3D accelerator. Contoh kartu VGA yang menggunakan SGRAM diantaranya Matrox MGA Millenium, Matrox Mystique 3D, Diamond Stealth II S220, Diamond Viper, ASUS 3D Explorer, ATI Rage II 3D Pro, dan lain sebagainya.

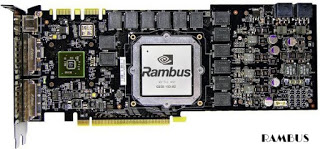

RAMBUS


Kartu VGA yang menggunakan memori RAMBUS jumlahnya masih sedikit (RAMBUS merupakan memori yang digunakan pada mesin game seperti Nintendo dan Sega), sejauh ini hanya kartu grafis produksi Creative Labs (MA-302, MA-332 Graphic Blaster 3D dan Graphic Blaster xXtreme) yang sudah mempergunakannya.

Berdasarkan bentuk fisiknya, VGA dibedakan menjadi beberapa jenis yaitu:

VGA ISA

Kartu VGA ISA yaitu jenis kartu VGA yang dimasukkan pada slot ekspansi ISA (Industry Standard Architecture) bus yang masih bersistemkan I/O 8-bit atau 16-bit. Kartu VGA jenis ini sekarang sudah tidak pernah lagi digunakan karena selain kecepatan transfer datanya sangat lambat, tampilan kehalusan gambar serta kombinasi warna yang dihasilkannya juga sangat terbatas. Teknologi slot ekspansi ISA bus dengan sistem I/O 8-bit pertama kali diperkenalkan pada tahun 1981, sedangkan teknologi slot ekspansi ISA bus dengan sistem I/O 16-bit pada tahun 1984.

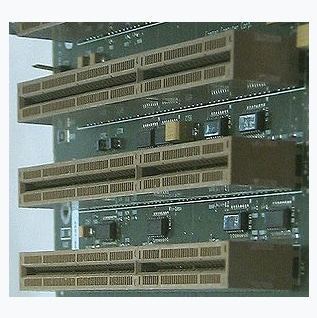

VGA EISA


Kartu VGA EISA yaitu jenis kartu VGA yang dipasang pada slot ekspansi EISA (Extended Industry Standard Architecture) bus yang sistem I/O-nya 32-bit. Jenis kartu VGA ini sekarang sudah tidak pernah digunakan lagi karena keterbatasan pada kecepatan, kehalusan gambar, serta kombinasi warna yang dihasilkannya. Teknologi slot ekspansi EISA bus dengan sistem I/O 32-bit ini pertama kali dirilis pada tahun 1988 oleh “Gang of Nine” (sebuah konsorsium dari vendor pembuat kompatibelnya IBM PC), dengan nilai tegangannya 5 volt dan 12 volt, kecepatan clock-nya 8,33MHz, dan kecepatan transfernya 32MB/s.

VGA PCI

Kartu VGA PCI yaitu jenis kartu VGA yang dipasang pada slot ekspansi PCI (Peripheral Component Interconnect) bus yang sistem I/O-nya 32-bit atau 64-bit. Jenis kartu VGA ini sekarang sudah jarang digunakan karena adanya keterbatasan pada fiturnya. Teknologi slot ekspansi PCI bus dengan sistem I/O 32-bit atau 64-bit pertama kali digunakan pada tahun 1993. Ciri-ciri slot ekspansi PCI bus ini yaitu pada bagian depan slot-nya ada lekukan dan jenis pinnya lurus secara vertikal.

VGA AGP


Kartu VGA AGP yaitu jenis kartu VGA yang ditancapkan pada slot ekspansi AGP (Accelerated Graphics Port) bus yang sistem I/O-nya 128-bit atau 256-bit. VGA ini awalnya dibuat karena hendak meningkatkan transfer data terhadap memori secara signifikan dari CPU ke perangkat “display”, sehingga dengan begitu dibuatlah slot AGP guna memasangkan kartu VGA jenis AGP ini.

Kartu VGA AGP diluncurkan berdasarkan nilai voltase yang dipergunakan yaitu: AGP 1x dan AGP 2x dengan nilai tegangan 3,3 volt; sedangkan AGP 4x dan AGP 8x dengan nilai tegangan 1,5 volt; ada juga AGP Universal. VGA AGP yang terakhir muncul yaitu jenis AGP Pro dengan nilai tegangan 1,5 volt dan 3,3 volt, serta AGP Pro Universal. Ciri-ciri slot ekspansi AGP bus ini yaitu bentuk pinnya vertikal dengan bentuk mirip formasi sarang lebah.

VGA PCIe

Kartu VGA PCI Express (PCIe) yaitu jenis kartu VGA yang dimasukkan pada slot ekspansi PCIe (Peripheral Component Interconnect Express) bus yang berangkaian seri sistem I/O-nya, dengan kecepatan transfernya mencapai 32 GByte/s. Slot ekspansi PCIe ini merupakan pengembangan dari slot ekspansi PCI sebelumnya, yang memiliki kemampuan luar biasa, dengan nama “PCI Express”, yang dirancang guna memasang peralatan interface dengan teknologi mutakhir masa kini yang membutuhkan kecepatan transfer yang sangat tinggi. Teknologi slot ekspansi PCIe bus dengan sistem I/O berangkaian seri ini pertama kali digunakan pada tahun 2004.

Berikut ini versi slot ekspansi PCIe yang beredar di pasaran diantaranya PCIe 1x, PCIe 4x, PCIe 8x, dan PCIe 16x. Khusus slot ekspansi PCIe 8x dan PCIe 16x digunakan untuk memasang kartu VGA PCI Express, sedangkan slot ekspansi PCIe 1x digunakan untuk keperluan memasang peralatan interface tambahan lainnya. Ciri-ciri slot ekspansi PCIe bus ini yaitu bentuknya kebalikan dari slot ekspansi PCI biasa sebelumnya.

Itulah informasi tentang”Pengertian VGA Card, Fungsi dan Jenis-Jenis VGA Card Lengkap“, semoga bermanfaat.
